HỆ ĐIỀU KHIỂN CNC E80 SERIES MITSUBISHI CONTROLLER

1. MÔ TẢ HỆ THỐNG

Hệ thống bao gồm một bộ màn hình hiển thị tích hợp bộ điều khiển xử lý thông tin và các thiết bị ngoại vi như driver ( multi hybrid driver hoặc all in one compact driver), biến tần, các động cơ servo, động cơ không đồng bộ, động cơ trục chính (spindle), bộ PLC 20000 steps, bộ phận tạo xung bằng tay (manual pulse generator) cũng như thẻ nhớ, usb để mở rộng vùng nhớ của thiết bị, các hệ thống đèn làm việc, cảnh báo, cùng hệ thống theo dõi giám sát kết nối toàn nhà máy gửi thông tin trực tiếp về bộ phận quản lý sản xuất để hạn chế tối đa thời gian dừng sản xuất do gặp sự cố không mong muốn.

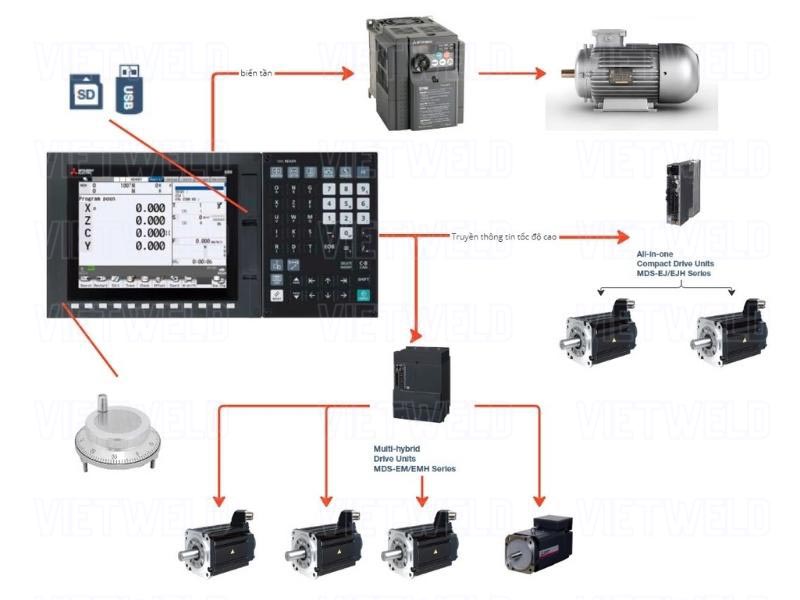

cau hinh he thong mitsubishi cnc controller

cấu hình hệ thống diều khiển e80 series mitsubishi cnc controller

Trái tim của hệ điều khiển đơn giản nhưng hiệu năng mạnh mẽ này nằm ở bộ cpu chuyên biệt cho PLC

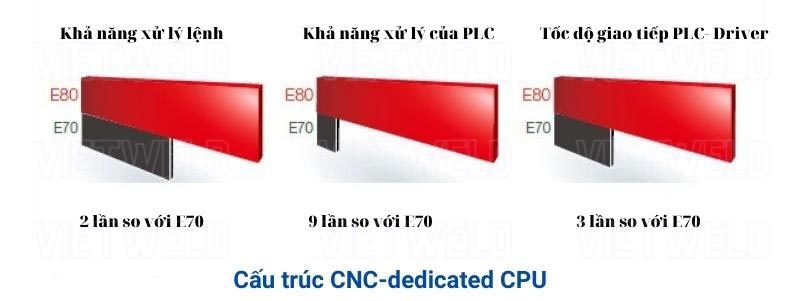

cau truc cpu cnc chuyen dung dedicated cpu mitsubishi cnc controller system

cấu trúc chip chuyên dụng dedicated cpu mitsubishi cnc controller

Một bộ phận chip xử lý PLC tách rời sẽ được ưu tiên xử lý cho các tín hiệu đầu vào ra của PLC do đó giảm tối đa tình trạng nghẽn thông tin giao tiếp. Cải thiện đáng kể sức mạnh so với dòng E70 trước đó.

2. THIẾT KẾ VỀ CƠ KHÍ, ĐIỆN, THIẾT BỊ GIAO TIẾP HMI (HUMAN MACHINE INTERFACE)

2.1 KHẢ NĂNG ĐIỀU KHIỂN CÁC TRỤC

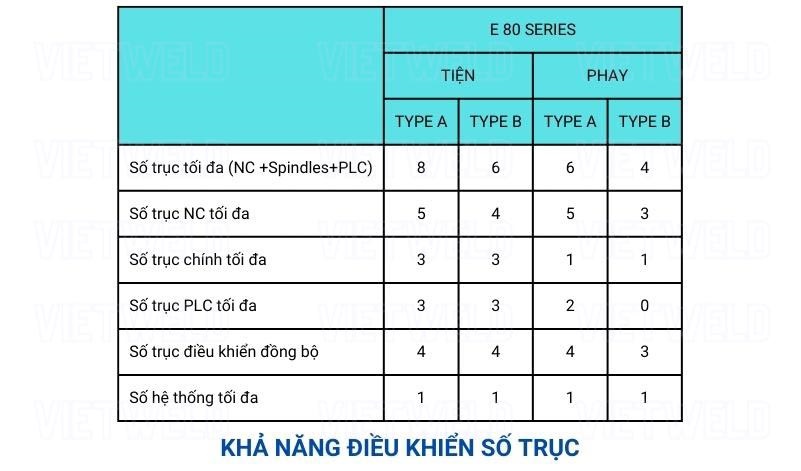

kha nang dieu khien cac truc number of axis control mitsubishi cnc controller

khả năng điều khiển trục bộ điều khiển e80 mitsubishi cnc controller là 8 trục trong đó:

Điều khiển NC: là trục được điều khiển truyền động ngang như X, Y,Z, và các trục quay như trục A,B, C

Điều khiển PLC: là các thiết bị ngoại vi như đóng, mở cửa, bật tắt nước làm mát, báo đèn còi cảnh báo, băng tải phoi…

Điều khiển các trục đồng bộ: là số trục tham gia vào quy trình gia công được điều khiển đồng thời cùng một lúc

Hệ thống tối đa: Thể hiện khả năng liên kết của máy gia công bộ điều khiển với các hệ thống liên quan như robot 3d, hệ thống cấp phôi tự động

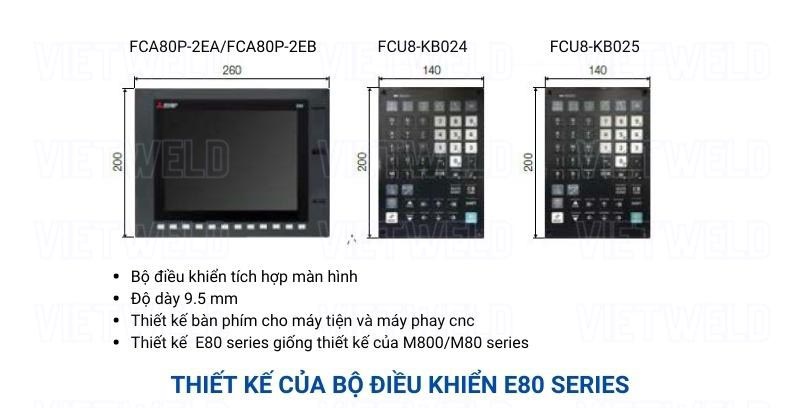

2.2 MÀN HÌNH HIỂN THỊ

man hinh hien thi hmi

thiết kế bộ điều khiển e80 series mitsubishi cnc controller

Bộ phận màn hình chính là một thiết bị giao tiếp giữa người với máy hay còn gọi là HMI( human machine interface). Thiết kế của màn hình E80 series dạng nằm ngang như hình, bao gồm màn hình, bàn phím, các khe cắm mở rộng như usbthẻ nhớ SD

3. TÍNH NĂNG CÀI ĐẶT, MÔ PHỎNG, HIỆU CHỈNH, TRƯỚC KHI GIA CÔNG

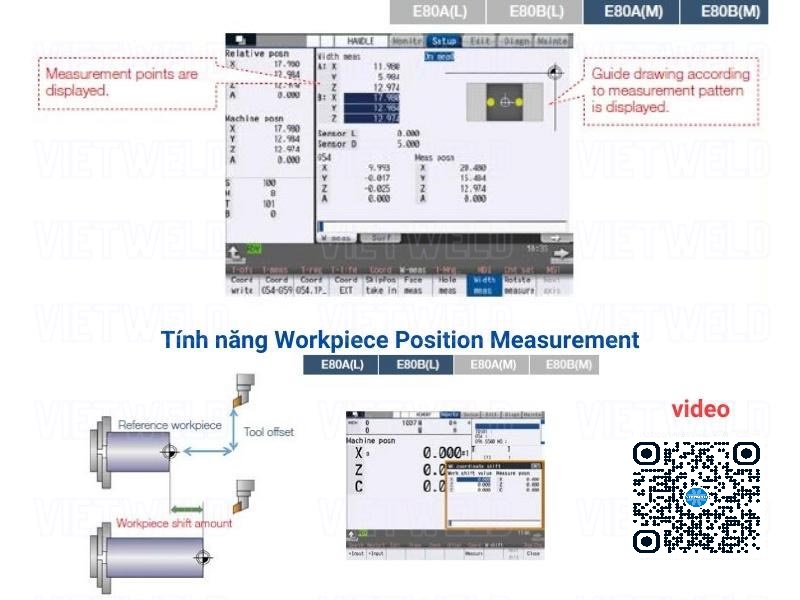

3.1 WORKPIECE POSITION MEASUREMENT (TÍNH NĂNG PHAY)

Điểm trên hệ tọa độ có thể được đo trên màn hình cài đặt phôi, và giá trị để gia công hoàn toàn có thể được tính tự động theo hệ tọa độ được set, Phương pháp đo thủ công sử dụng jigs, hay so kế là không cần thiết

workpiece position measurement

tính năng workpiece position measurement mitsubishi cnc controller

3.2 WORKPIECE COORDINATE SYSTEM SHIFT( CHO CHỨC NĂNG TIỆN)

Trong trường hợp hệ tọa độ của phôi không trùng với hệ tọa độ của máy hoặc là phôi thực tế ngắn hơn so với phôi đã lập trình thì hoàn toàn có thể hiệu chỉnh bằng cách dịch tọa độ gia công sao cho trùng với tọa độ máy, điều này sẽ làm giảm đáng kể thời gian lập trình( xem hình trên)

3.3 FINISH SHAPE VIEW PROGRAMMING( TÍNH NĂNG TIỆN)

Hình dạng vật sau tiện có thể được tạo ra dưới dạng 3d khi mà chạy chương trình gia công. Kiểm tra hình dáng vật tiện theo thời gian thực sẽ giúp người dùng sửa được lỗi khi chúng xảy ra.

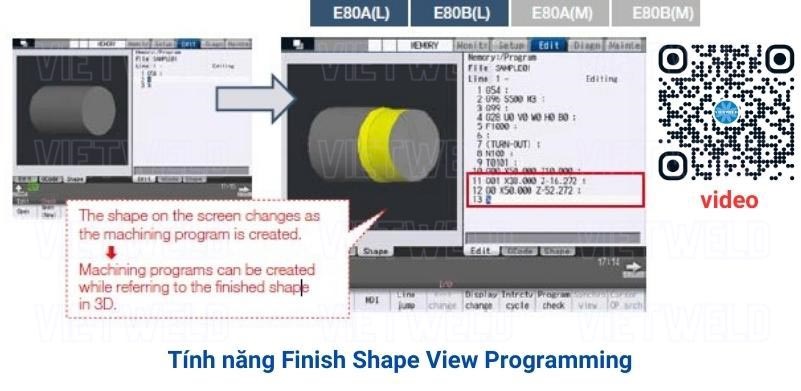

finish shape view programming

tính năng finish shape view programming mitsubishi cnc controller

3.4 PROGRAM CHECK OPERATION( CHỨC NĂNG TIỆN)

Kiểm tra chương trình gia công trong khi mà quan sát hoạt động thực tế của máy. Do đó các bước chạy tiến, lùi chương trình có thể được kiểm tra một cách cẩn thận ở bước tiến dao mong muốn( dùng bộ tạo xung quay bằng tay) làm cho việc chạy mẫu gia công chính xác và dễ dàng hơn.

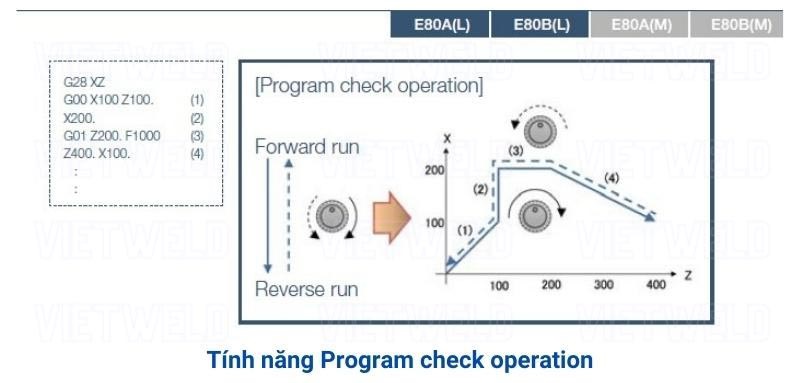

program check operation

tính năng program check operation mitsubishi cnc controller

3.5 3D SOLID PROGRAM CHECK

Cho phép người dùng hình dung sản phẩm sau khi gia công dưới dạng 3d sau khi lập trình trước khi tiến hành gia công sản phẩm thật

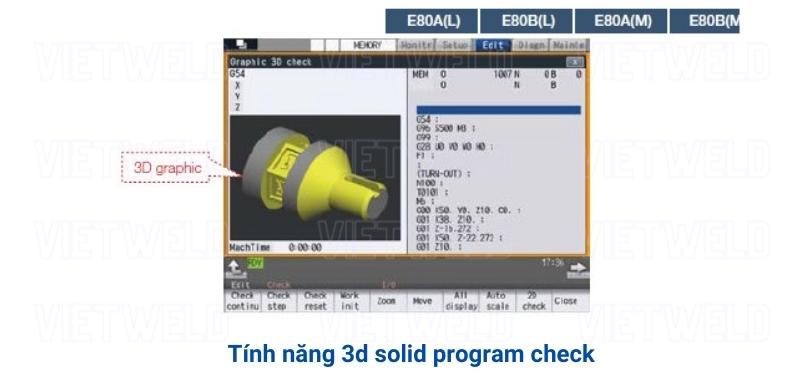

3d solid program check

tính năng 3d solid program check mitsubishi cnc controller

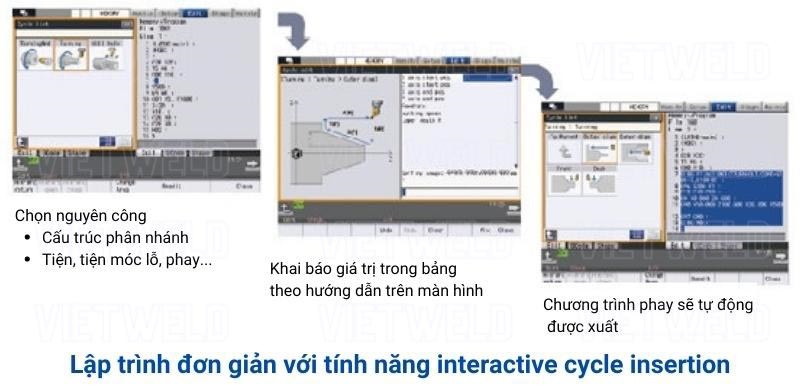

3.6 INTERACTIVE CYCLE INSERTION

Tạo chương trình một cách tự động bằng cách chèn hình vào quy trình gia công đã được lựa chọn. Tính năng này cho phép người dùng tạo nên các chương trình lập trình một cách trực quan khi có bản vẽ trên màn hình giúp giảm thời gian lập trình so với phương pháp dùng G code.

interactive cycle insertion

tính năng interactive cycle mitsubishi cnc controller

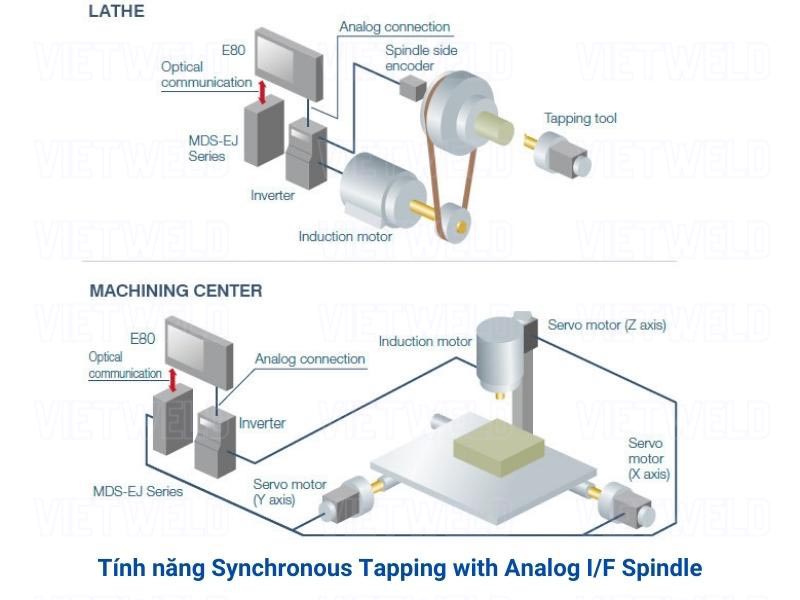

3.7 TÍNH NĂNG SYNCHRONOUS TAPPING WITH ANALOG I/F SPINDLE

Quá trình đồng bộ giữa tool dùng để taro với trục chính có thể được thực hiện để điều khiển trục chính dùng điều khiển tương tự chỉ thông qua biến tần mà không cần dùng đến một tool holder chuyên dụng.

synchronous tapping with analogue I/F spindle

tính năng synchronous tapping with analog mitsubishi cnc controller

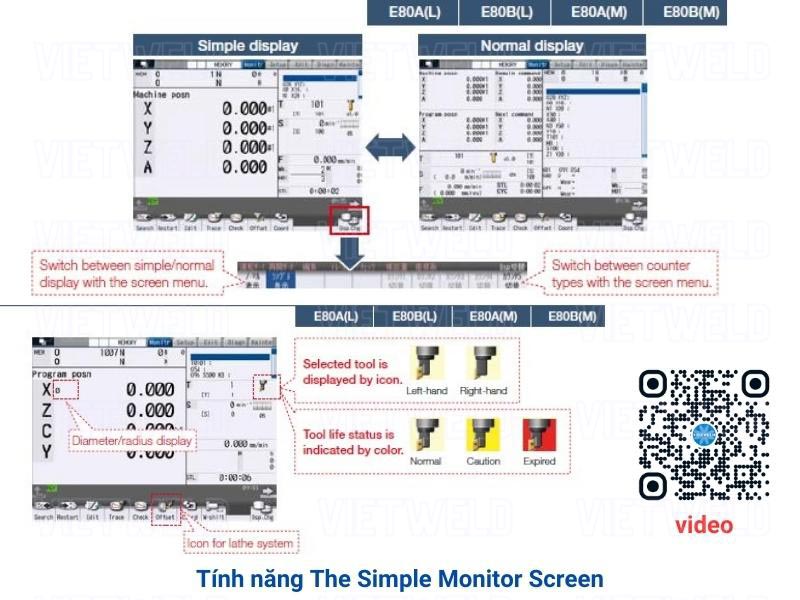

3.8 TÍNH NĂNG SIMPLE MONITOR SCREEN

Cung cấp tất cả những thông tin cần thiết về khối lượng sản xuất trên màn hình và dễ dàng theo dõi từ xa.

simple monitor screen

tính năng the simple monitor screen mitsubishi cnc controller

4. TÍNH NĂNG VỀ GIA CÔNG

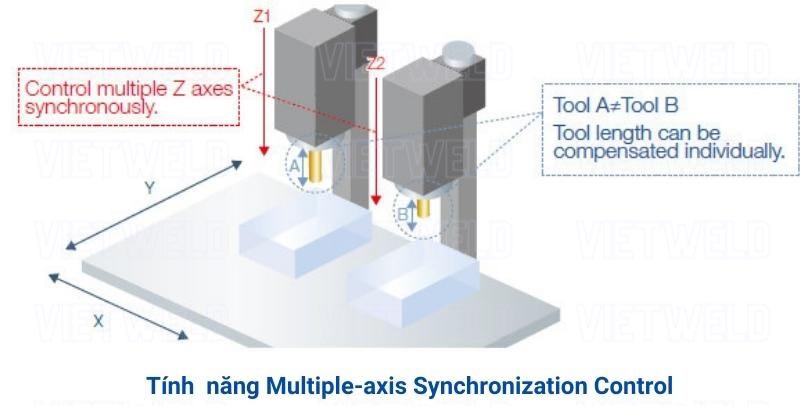

4.1 MULTIPLE-AXIS SYNCHRONIZATION CONTROL(TÍNH NĂNG PHAY)

Tính năng này cho phép điều khiển đồng bộ được nhiều trục Z. Đồng bộ nhiều trục có thể điều khiển hành động tương tự trên nhiều trục khác nhau. Thường hay được ứng dụng trong máy phay 2 trục Z, chiều dài tool trên mỗi trục Z được bù độc lập và do đó nó tăng độ chính xác khi gia công. Tính năng này chỉ xuất hiện trên model E80A(M)

mutli axis Synchrononization control

tính năng mutli axis synchrononization control mitsubishi cnc controller

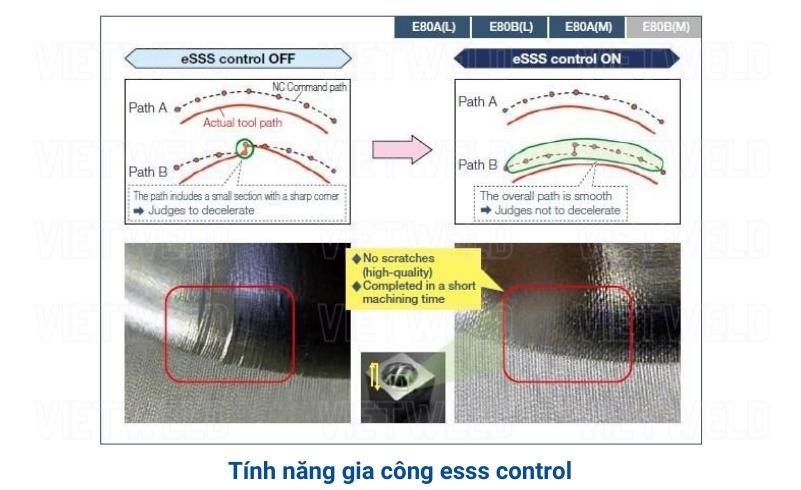

4.2 TÍNH NĂNG ESSS CONTROL

Tương đương với tính năng SSS controlSuper Smooth surface control) trên dòng M800/M80 series.

Khi dao phay chạy đến góc của phôi với gia tốc và tốc độ cao,  eSSS controol xác nhận hình dáng phôi gia công sẽ điều chỉnh tốc độ ăn dao và độ rung để giảm feedrate giúp máy vận hành êm ái hơn. Chất lượng gia công sẽ không ảnh hưởng gì đến chương trình lập trình.

esss control

tính năng esss control mitsubishi cnc controller

4.3 TÍNH NĂNG HIGH ACCURACY CONTROL

Giảm độ lệch giữa lập trình và gia công thực tế ở những góc nhọn hoặc cung tròn giúp nâng cao độ chính xác khi gia công.

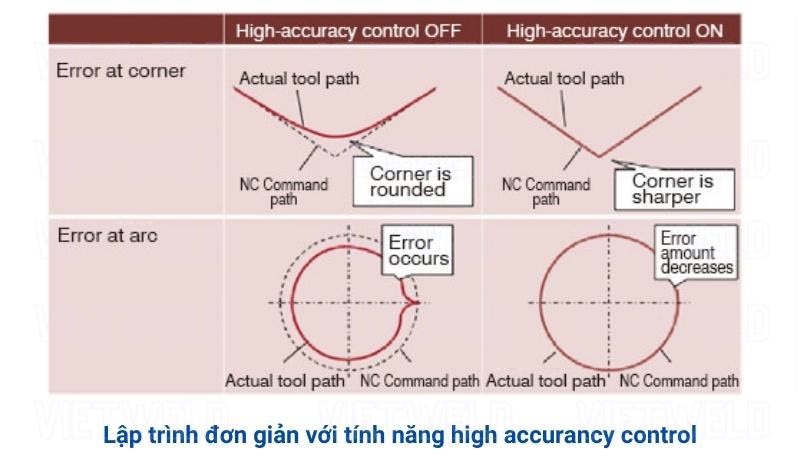

high accuracy control

tính năng high accuracy control mitsubishi cnc controller

4.4 TÍNH NĂNG OMR-FF

Điều chỉnh tối ưu về sai sốvị trí( position loop gain) cho từng trục, làm cho các trục chuyển dộng mượt mà và chính xác hơn. Bước xung điều khiển càng hẹp thì chuyển động của máy càng mượt.

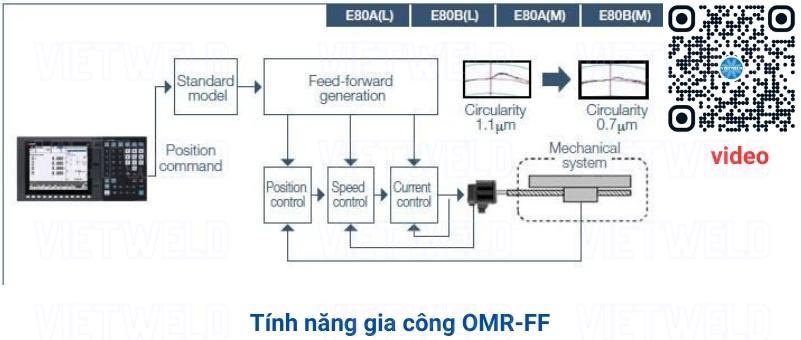

omr ff control

tính năng OMR FF control mitsubishi cnc controller

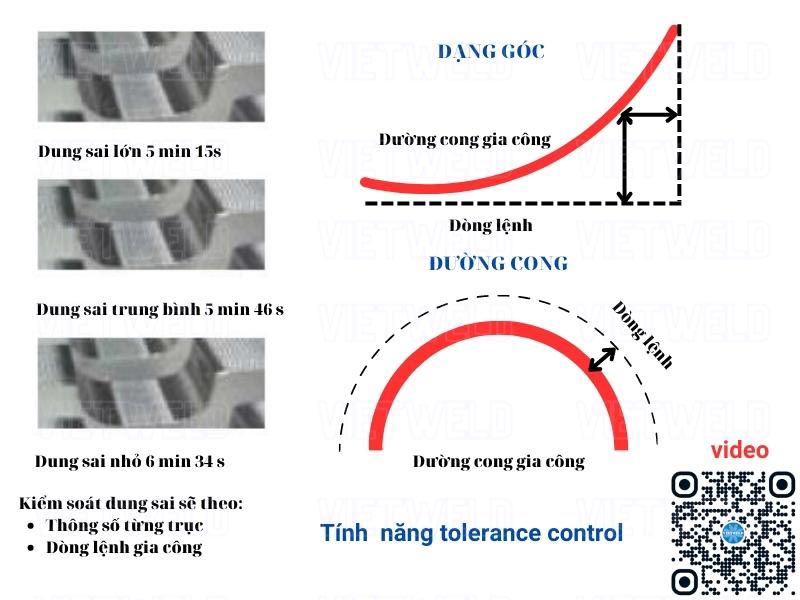

4.5 TOLERANCE CONTROL

Cài đặt quản lý dung sai đơn giản theo hai thông số: Parameter( cho mỗi trục) và dung sai theo chương trình để tối ưu về tốc độ, dao cụ, và chất lượng bề mặt sau gia công

tolerance control

tính năng the tolerance control mitsubishi cnc controller

4.6 SPINDLE CONTROL WITH PULSE TRAIN OUTPUT

Nâng cao độ chính xác của trục chính bằng việc kết nối với bộ biến đổi sung inverter.

5. TÍNH NĂNG VỀ SẢN XUẤT VÀ BẢO TRÌ ĐỊNH KỲ

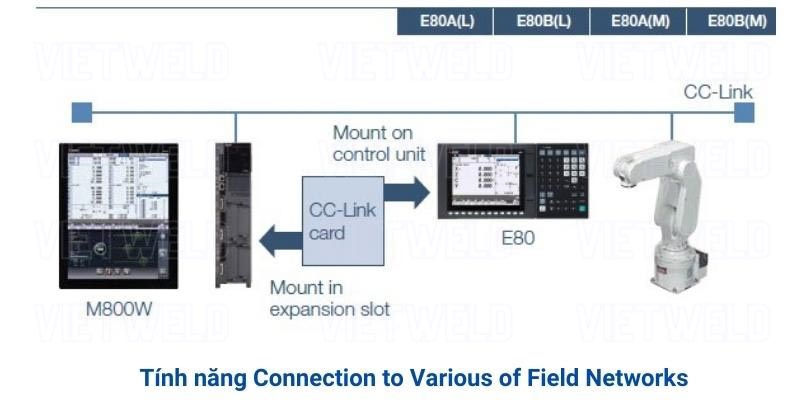

5.1  TÍNH NĂNG CONNECT TO VARIOUS OF FIELD NETWORKS

Bằng việc lắp thêm card mở rộng vào khe cắm đằng sau màn hình, máy cnc có thể hỗ trợ CC-Link (Master/Local), CC-link IE field( Master, local), Ethernet/IP, FL-net and CC-Link IE Field Basic connections, khiến nó có thể kết nối được nhiều thiết bị ngoại vi thông qua mạng lưới các cổng truyền thông

various of field networks

tính năng connection to various field mitsubishi cnc controller

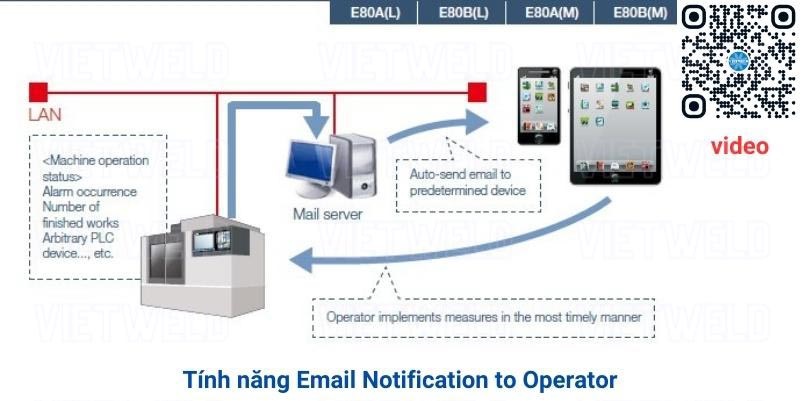

5.2 TÍNH NĂNG EMAIL TO NOTIFICATION TO OPERATOR

Nó sẽ gửi đến email tình trạng máy tự động theo thời gian cụ thể vào điện thoại, smartphone, hoặc máy tính không cần phải thiết bị chuyên dụng. Khách hàng có thể set up dễ dàng.

email notification to operator

tính năng email to operator mitsubishi cnc controller

Trạng thái vận hành của máy có thể được giám sát bất cứ đâu, bất cứ thời gian nào. Nó giúp khách hàng giám sát chặt chẽ trong tình huống khẩn cấp. Hướng đến việc giảm thời gian chết và nâng cao năng lực sản xuất.

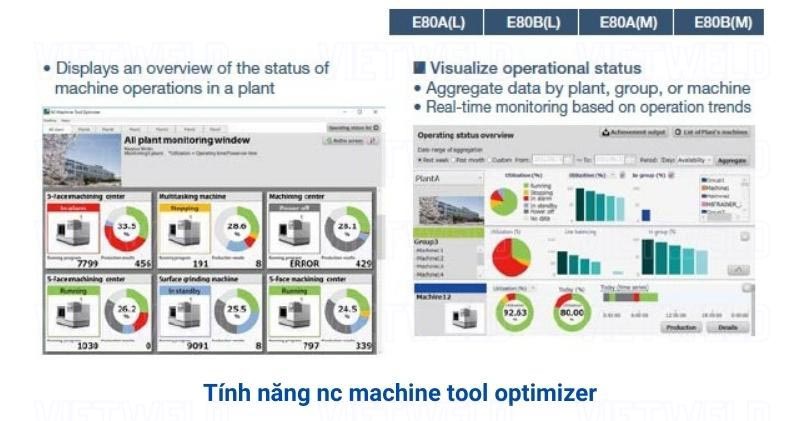

5.3 NC MACHINE TOOL TO OPTIMIZER

Là phần mềm sản xuất thu thập mọi thông tin vận hành từ máy cnc và các thiết bị ngoại vi để thực hiện quá trình phân tích trạng thái vận hành của các máy công cụ. Bên cạnh đó còn kết nối với các bộ điều khiển khác với nhau trong cùng một nhà máy, hoặc nhiều nhà máy để nâng cao năng suất.

nc machine tool optimizẻ

tính năng nc machine tool optimizer mitsubishi cnc controller

6. CÁC PHẦN MỀM KHÁC

6.1 NC TRAINER 2:

vận hành máy cnc và gia công sản phẩm mà ko cần đến bộ điều khiển cnc. Chúng được dùng để đào tạo, mô phỏng, và kiểm tra chương trình. Phiên bản Nc trainer 2 plus có thể dùng để chạy máy cnc thực

6.2 NC EXPLORER:

Dữ liệu gia công CNC có thể được điều khiển  bằng sử dụng Window Explorer khi máy tính được kết nối với nhiều máy cnc khác thông qua hệ thống truyền tải eithernet

6.3 NC MONITOR 2:

Hoạt động vận hành máy cnc có thể được giám sát thông qua trung tâm điều khiển.

Tóm lại, trên đây là bài phân tích về những tính năng về hệ điều khiển cnc E80 của MITSUBISHI mà VIETWELD cung cấp tới người đọc. Sẽ có những tính năng tiêu chuẩn, những tính năng là option.
